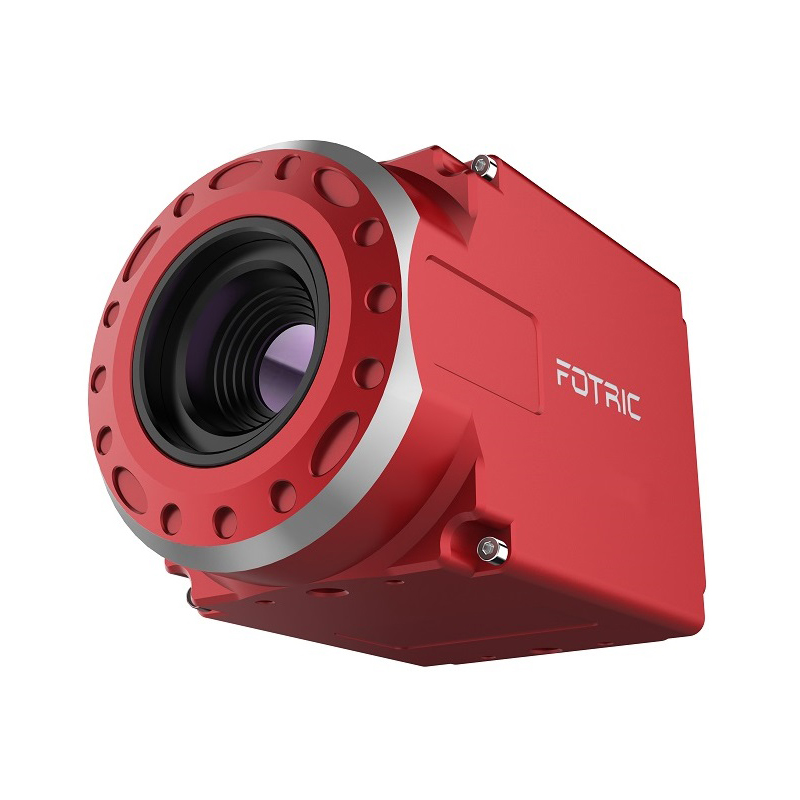

飛礎科686專業級在線紅外熱像儀分辨率384*288
飛礎科專業級在線紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，可以對目標實現溫度趨勢分析。
品牌：FOTRIC飛礎科
型號：686
全國統一銷售熱線
商品參數
| 品牌 | FOTRIC飛礎科 |
| 型號 | 686 |
| 功能 | 對環境中高溫目標進行精確測溫 |
| 類型 | 在線式 |
| 常規顏色 | 紅色 |
| 用途范圍 | 電氣診斷、設備維護、產品研發等 |
| 探測器類型 | 非制冷微測輻射熱計 |
| 探測器分辨率 | 384*288 |
| 響應波段(μm) | 7-14μm |
| 測溫范圍(℃) | -20 °C ~ 650°C |
| 鏡頭視場角(FOV) | 28°*21° |
| 測溫精度(℃) | ±2 °C 或 2% 取大值 |
| 最小測量距離(厘米) | |
| 防護等級 | IP40 |
| 執行標準 | |
| 性能亮點 | |
| 是否進口 | 否 |
| 產地 | 中國 |
| 包裝規格 | |
| 產品尺寸 | 99*60*65mm |
| 產品重量 | |
| 包裝尺寸(cm) | |
| 包裝重量 |
商品詳情
飛礎科686專業級在線紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，配合PC端功能強大的FOTRIC AnalyzIR分析軟件記錄全輻射熱像視頻，視頻保存每一幀圖像每個像素點的溫度數據，可以對目標實現溫度趨勢分析。
支持TCP/IP Modbus、RS232 Modbus協議，方便客戶獲取需要的溫度數據。
如進行長期老化實驗，可自由設置采樣間隔,如60秒采集1幀；如進行短期快速溫升測試，可自由設置1~30Hz采樣頻率，且連續可調。
長期在線模式下采集的數據非常大，FOTRIC 68O配套FOTRIC AnalyzlR軟件支持最大1TB(1024GB)的單個全輻射熱像視頻錄制，幫助研發用戶記錄實驗過程的完整數據。
可支持2套FOTRIC AnalyzlR專業研發軟件同時訪問、記錄全輻射熱像視頻且視頻保存每一幀圖像每個像素點的溫度數據。
采用性能過硬的電子元器件，支持7×24小時長期工作，保證在線熱像儀長時間可靠的運行。
參數
紅外分辨率：384*288
熱靈敏度（NETD)：＜30mk@30℃
視場角（FOV）：28°*21°
空間分辨率（IFOV）：1.27mrad
數碼變焦：1-100倍連續變焦、數碼、圖像插補變焦
探測器像元間距：17μm
響應波段：7-14μm
對焦：自動/電動對焦
測溫分析
測溫范圍：-20℃-650℃
測量精度：±2℃或±2%，取大值（環境溫度在10℃-35℃時）
測溫模式：100個點/線/區域測溫（包括最大值/最小值/平均值/位置）；3條等溫線測溫（包含等溫線以上/以下/間隔）
溫度三維圖：有
線溫分布圖：有
參數修正：發射率、反射溫度、環境溫度、濕度、測量距離、透過率
全屏發射率校正：支持
分區發射率校正：支持
PC軟件：FOTRIC AnalyzIR
圖像顯示
調色板：標準調色板、反轉調色板各15種
圖像文件格式：標準JPEG，包含16位測量數據
視頻及專業功能
全輻射動態溫差分析技術：有
圖像拼接：有
視頻拼接：有
視頻剪切：有
溫度直方圖：有
數據導出：導出全畫幅數據、導出溫升趨勢圖數據、導出選的區域的溫度數據
溫升趨勢：有
溫差趨勢：有
溫升趨勢疊加分析：有
采樣間隔：自定義采樣間隔，1~30Hz連續可調
觸發模式：超溫觸發、低溫觸發、絕對時間觸發、相對時間觸發、外部觸發、手動觸發、區間溫度觸發
Modbus協議：支持TCP-IP Modbus協議和RS232 Modbus協議
參考溫度：手動設置，或者根據測量獲得
設置命令：日期/時間，溫度 °C /°F
圖像存儲類型：存儲于PC
電源系統
工作及存儲溫度：工作溫度：-20℃-50℃；存儲溫度：-40℃-70℃
相對濕度：＜90%RH
通用指標
探測器：非制冷微測輻射熱計
幀頻：30Hz
以太網：命令、控制和圖像
數字數據流：千兆以太網
以太網，標準：IEEE 802.3
以太網，接口類型：RJ-45
以太網，類型：千兆以太網
以太網，通信：基于TCP/IP
以太網，協議：TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP
以太網電源，連接器類型：可插接的2極螺絲型接線端子
大氣傳遞校正：自動，基于距離、大氣溫度及相對濕度的輸入值
光學器件傳輸校正：自動，基于內部傳感器發出的信號
反射表觀溫度校正：自動，基于反射溫度輸入值
外部光學器件/視窗校正：自動，基于光學器件/視窗的傳輸及溫度輸入值
測量校正：總體目標參數
數字輸入：1個光隔離輸入口，10–30VDC
數字輸出，用途：1個光隔離輸出口，10–30VDC，最大100mA
數字 I/O，隔離電壓：500 VRMS
數字I/O，供電電壓：12/24VDC，最大 200mA
數字I/O，連接器類型：可插接的6極螺絲型接線端子
數字輸入，用途：圖像標簽（開始、停止、一般），圖像流控制 （圖像流開/關），外部設備輸入（經程序設置）
防護等級：IP 40
尺寸：99*60*65mm
保修期：整機2年，核心探測器10年
產品標配：在線熱像儀主機（含鏡頭）、電源適配器、網線、用戶手冊、原廠標定證書、保修卡、合格證
